Huck BobTail R: rozebíratelný Huckbolt pro pevné a servisovatelné spoje
Huck BobTail R spojuje pevnost a odolnost klasického Huckboltu vůči vibracím s možností demontáže běžným momentovým nářadím. Ukazujeme princip nového spoje, jeho rozdíly oproti klasickému BobTailu a konkrétní průmyslové aplikace, ve kterých může servisovatelný lockbolt řešit problém mezi požadavkem na trvalý spoj a potřebou budoucí demontáže.
Co je Huck BobTail R
Huck BobTail R je rozebíratelný dvoudílný lockbolt tvořený čepem a závěrným kroužkem. Oproti standardnímu systému Huck BobTail jej lze při servisu demontovat běžným momentovým nářadím, aniž by bylo nutné spoj řezat nebo zahřívat.
Je určen především pro konstrukce, kde se kombinují dva požadavky: spoj se nesmí během provozu uvolňovat vibracemi, ale v budoucnu musí zůstat servisovatelný.
Huck BobTail R vs. klasický Huckbolt

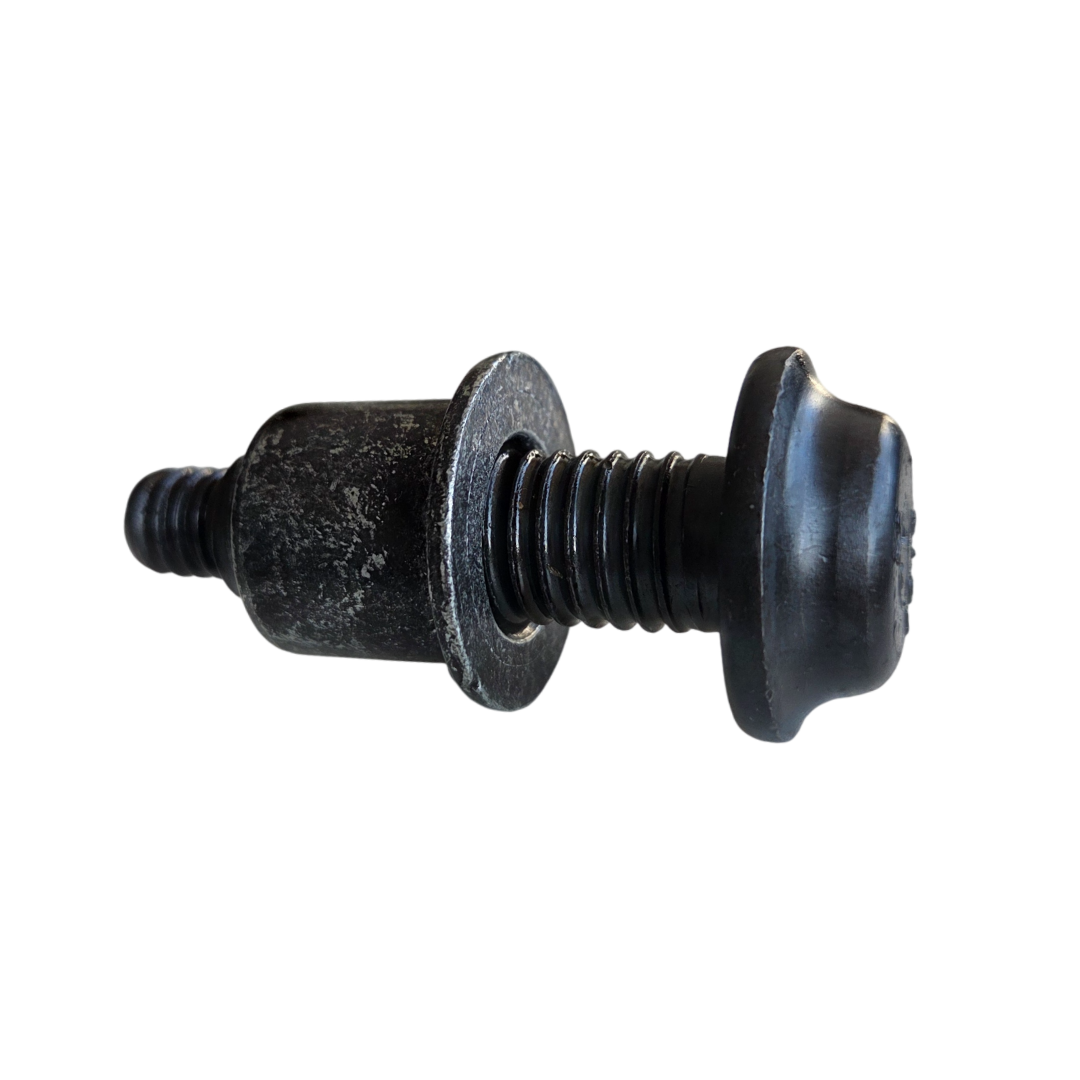

Klasický Huckbolt
|

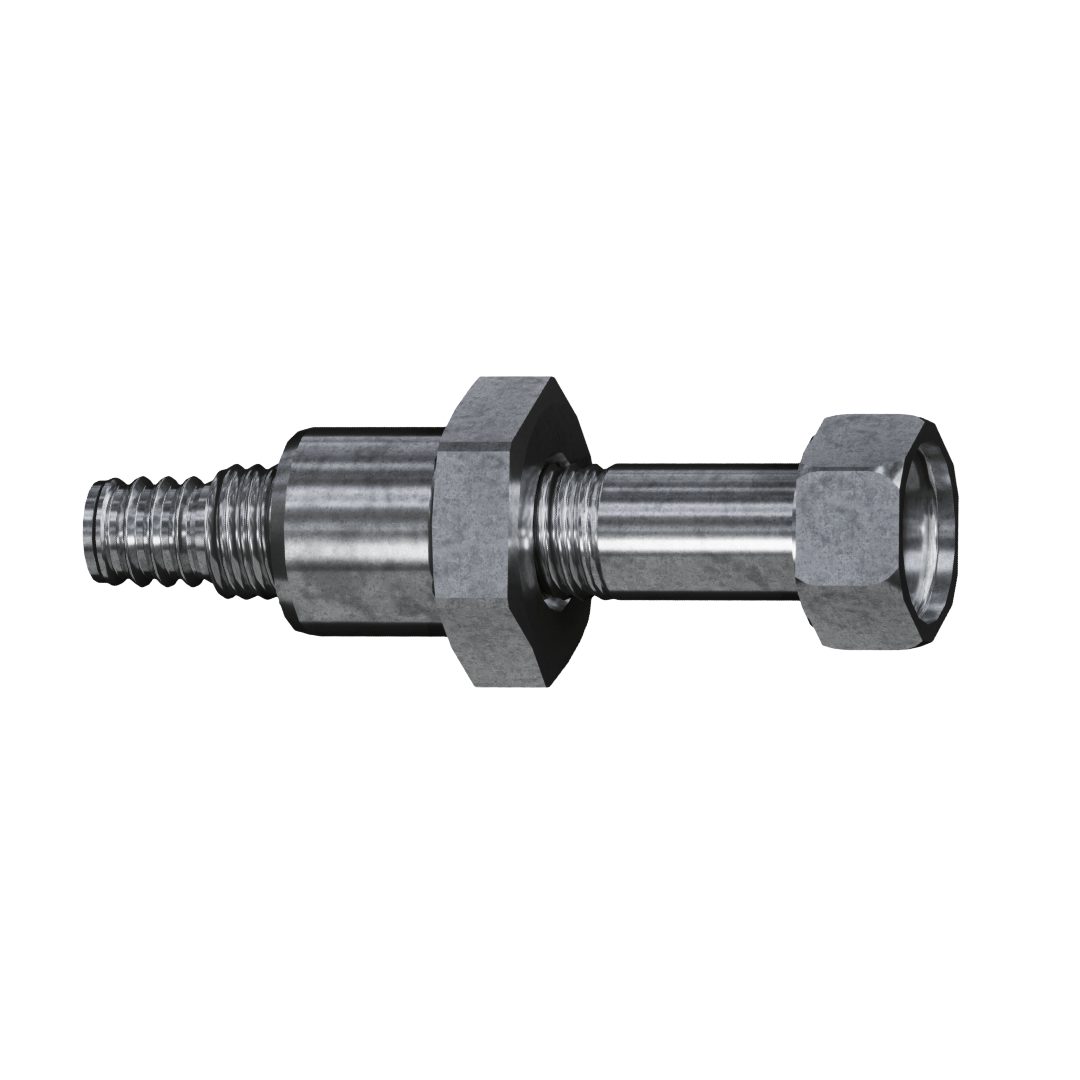

Huck BobTail R
|
 |
Jak se Huck BobTail R montujeMontáž navazuje na standardní systém Huck BobTail. Čep se vloží do otvoru, nasadí se závěrný kroužek a instalační nářadí vytvoří požadované předpětí spoje. Závěrný kroužek je při montáži plasticky vytvarován do zajišťovacích drážek čepu. Vznikne tak mechanicky uzamčený spoj bez klasického závitu šroubu a matice.
|
Montáž a princip Huck BobTail R ve videu
Video ukazuje instalaci BobTail R, vytvoření mechanicky uzamčeného spoje a princip následné demontáže.
Demontáž bez brusky a bez ohřevu
Při demontáži se hlava čepu přidrží klíčem a šestihranný závěrný kroužek se uvolní standardním momentovým nářadím. Není nutná řezačka objímky, bruska ani tepelný zásah.
- bez řezání závěrného kroužku,
- bez otevřeného plamene a jisker,
- bez tepelného ovlivnění okolních dílů,
- bez speciálního demontážního nářadí Huck,
- servis je možný přímo v provozu nebo v terénu.
Jaký moment je potřeba k demontáži?
U 12mm BobTail R je pro demontáž uváděno přibližně 75 ft-lb, tedy 102 Nm. Pro instalaci srovnatelného šroubu a matice je ve stejném technickém příkladu uváděno přibližně 100 ft-lb, tedy 136 Nm.
| Porovnání | Orientační moment |
|---|---|
| Demontáž Huck BobTail R 12 mm | cca 102 Nm |
| Instalace srovnatelného šroubu a matice | cca 136 Nm |
Konkrétní hodnoty se liší podle velikosti a provedení spoje. Pro návrh aplikace doporučujeme parametry ověřit s technickým oddělením TRANS-TECHNIK.
Huck BobTail R v praxi
Následující aplikační doporučení vycházejí z technických podkladů Huck, zkušeností TRANS-TECHNIK se spojovací technikou a požadavků průmyslových zákazníků. Konkrétní použití je vždy nutné posoudit podle konstrukce, zatížení a provozních podmínek spoje.
 |
Robert BučekVedoucí oddělení spojovacího materiálu TRANS-TECHNIK Specializuje se na návrh a zavádění spojovacích systémů do průmyslových aplikací a konzultace vhodného způsobu spojení podle konkrétní konstrukce a provozního zatížení. „U klasického Huckboltu zákazník získává velmi stabilní spoj do vibrací. BobTail R k tomu přidává možnost, aby se ke stejnému místu za několik let vrátil servis a spoj rozebral standardním nářadím. Právě tato kombinace otevírá použití v aplikacích, kde byl dosud lockbolt kvůli budoucím opravám problematický.“ |

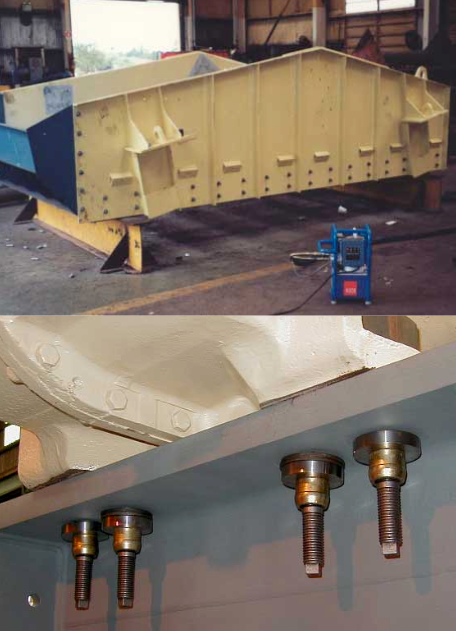

Drtiče a třídiče kamenivaVibrační síta, drtiče a linky pro zpracování kameniva kombinují vysoké vibrace, rázy, prach a abrazivní prostředí. Současně obsahují díly, které je nutné pravidelně servisovat nebo měnit. Kde dává BobTail R smysl
Doporučení TRANS-TECHNIKPro koho: výrobci mobilních a stacionárních drtičů, třídičů a technologických linek pro kamenivo, těžbu a recyklaci, například Keestrack, Metso, Sandvik, Kleemann, Terex Finlay, Rubble Master, McCloskey nebo DSP Přerov. BobTail R doporučujeme zejména pro servisovatelné a opotřebitelné konstrukční části, které musí při provozu odolávat silným vibracím, ale současně se během životnosti zařízení mění. |
.png) |
.png) |

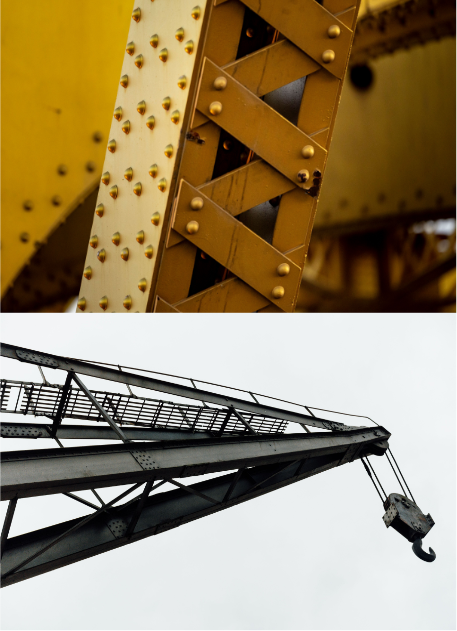

Pojízdné a pásové jeřábyKonstrukční části jeřábů jsou vystaveny statickému i dynamickému zatížení a vibracím. U servisovatelných uzlů může být důležitá také možnost budoucí demontáže bez destruktivního zásahu. Kde dává BobTail R smysl
Doporučení TRANS-TECHNIKPro koho: výrobci mobilních a pásových jeřábů a jejich konstrukčních celků, například Liebherr, Tadano, Grove / Manitowoc, Sennebogen nebo Terex. BobTail R doporučujeme zvažovat především pro pomocné a servisovatelné konstrukční uzly vystavené vibracím. Použití na nosných nebo bezpečnostně kritických částech musí vždy vycházet z konstrukčního výpočtu a požadovaných schválení. |

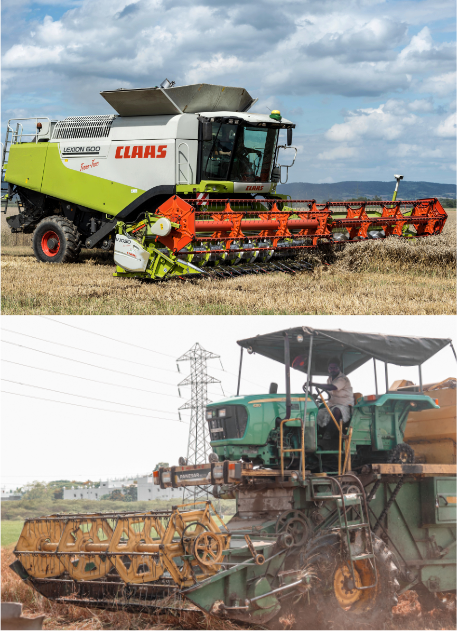

Zemědělská a sklizňová technikaZemědělské stroje kombinují vibrace, rázy, nečistoty a vysoké požadavky na rychlý servis. Výhodou BobTail R je možnost rozebrat spoj standardním nářadím přímo v provozu. Kde dává BobTail R smysl
Doporučení TRANS-TECHNIKPro koho: výrobci zemědělské a sklizňové techniky, například John Deere, CLAAS, Lemken, Kverneland, Väderstad nebo Pöttinger. BobTail R doporučujeme zejména tam, kde se kombinují vibrace, rázy a požadavek na rychlou výměnu komponentu mimo specializovaný servis. |
.png) |
.png) |

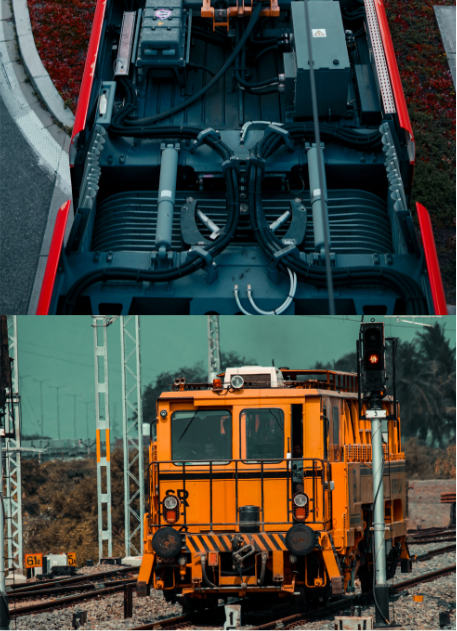

Trakční a pohonné jednotkyU trakčních systémů je BobTail R relevantní zejména pro konstrukce kolem pohonných a elektrických zařízení, které jsou vystavené vibracím, ale musí zůstat přístupné pro revize a servis. Kde dává BobTail R smysl
Doporučení TRANS-TECHNIKPro koho: výrobci kolejových vozidel, trakčních systémů, elektrické výzbroje a konstrukčních celků kolem pohonných jednotek, například Wabtec, Sécheron nebo HaslerRail. Vhodné použití vidíme především u nosných rámů, konzol, krytů a servisovatelných konstrukcí kolem trakčních a elektrických zařízení, nikoliv automaticky na samotných přesných pohonných mechanismech. |

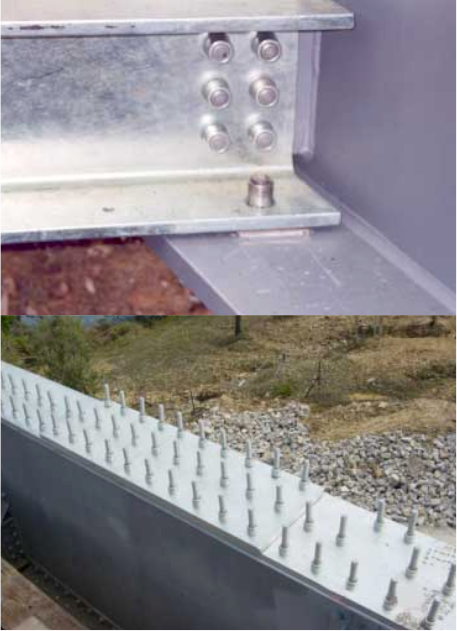

Ocelové a montované mostní konstrukceU vybraných ocelových konstrukcí může být důležitá kombinace únavové odolnosti, stabilního mechanického spoje a možnosti budoucí demontáže při opravě nebo modernizaci. Kde dává BobTail R smysl
Doporučení TRANS-TECHNIKPro koho: výrobci a montážní společnosti realizující ocelové a modulární mostní konstrukce, například Acrow nebo Mabey, a firmy zajišťující jejich servis a rekonstrukce. BobTail R doporučujeme zvažovat především pro servisovatelné konstrukční spoje a části, u kterých se předpokládá pozdější výměna nebo demontáž. U nosných mostních spojů je vždy nutné individuální statické a normové posouzení. |
.png) |
.png) |

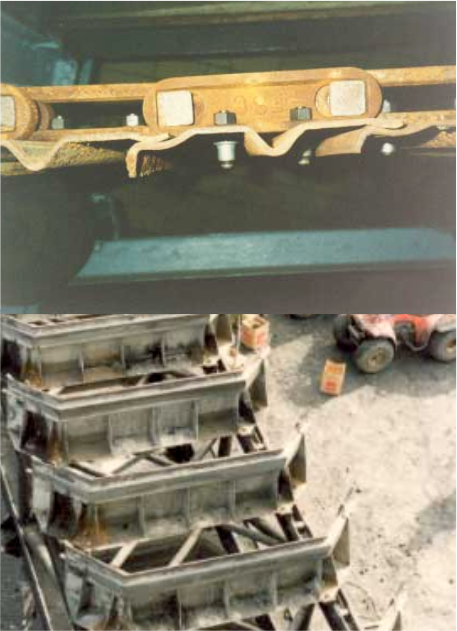

Dopravníky a linky pro sypké materiályDopravníkové tratě jsou dlouhodobě vystavené vibracím, rázům a často také abrazivnímu prostředí. Válečky, kryty, přesypy a další komponenty přitom vyžadují pravidelný servis. Kde dává BobTail R smysl
Doporučení TRANS-TECHNIKPro koho: výrobci dopravníkových systémů, technologických linek a zařízení pro těžbu, kamenivo, recyklaci a manipulaci se sypkými materiály, například DSP Přerov a další specializovaní výrobci dopravníkových tratí. Největší přínos vidíme na dílech, které musí při provozu odolávat vibracím, ale zároveň se během životnosti zařízení pravidelně mění nebo servisují. |

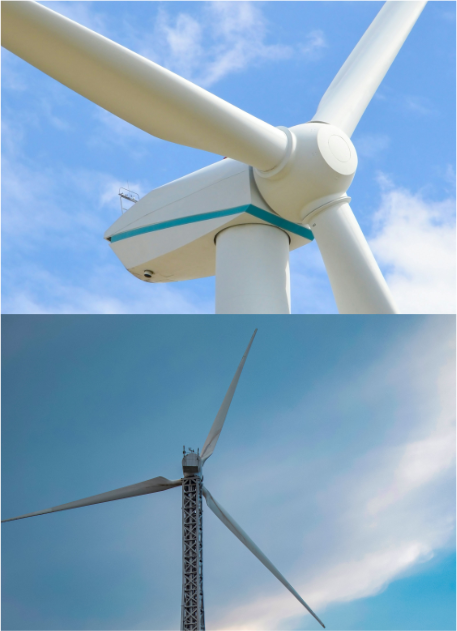

Větrná energetikaVětrné elektrárny jsou dlouhodobě vystavené cyklickému zatížení a vibracím. Servis ve výšce je současně časově i logisticky náročný, proto může být u vybraných konstrukčních uzlů významná snadná budoucí demontáž. Kde dává BobTail R smysl
Doporučení TRANS-TECHNIKPro koho: výrobci, provozovatelé a servisní společnosti v oblasti větrné energetiky, například Vestas, Ørsted nebo Statkraft. BobTail R doporučujeme zvažovat především pro servisovatelné konstrukční uzly, kde se kombinuje dlouhodobé cyklické namáhání s požadavkem na budoucí výměnu nebo přístup ke komponentu. |
.png) |
Kdy zvolit rozebíratelný Huckbolt BobTail R
BobTail R je vhodné zvážit, pokud se v jedné aplikaci kombinují následující požadavky:
- spoj je vystaven vibracím nebo dynamickému zatížení,
- požadována je vysoká a konzistentní upínací síla,
- spoj nemá vyžadovat pravidelné dotahování,
- během životnosti zařízení se předpokládá servis nebo výměna dílu,
- řezání nebo zahřívání spoje při demontáži není vhodné,
- servis má být možný standardním momentovým nářadím.
Technické údaje Huck BobTail R
| Parametr | Huck BobTail R |
|---|---|
| Typ | rozebíratelný dvoudílný lockbolt |
| Materiál | ocel |
| Aktuálně uváděné průměry | 12 mm, 14 mm, 16 mm |
| Provedení hlavy | šestihranné |
| Demontáž | standardním momentovým nářadím |
| Dodatečné dotahování | není požadováno |
| Kontrola instalace | vizuální indikace na závěrném kroužku |
Časté otázky k Huck BobTail R
Lze Huck BobTail R skutečně rozebrat?
Ano. Hlava čepu se přidrží klíčem a šestihranný závěrný kroužek lze uvolnit standardním momentovým nářadím.
Potřebuje BobTail R pravidelné dotahování?
Ne. BobTail R vytváří mechanicky uzamčený spoj navržený tak, aby se při vibracích neuvolňoval jako běžný závitový spoj.
Je při demontáži potřeba speciální nářadí Huck?
Ne. Pro demontáž je možné použít standardní momentové nářadí. Speciální Huck nářadí se používá pro instalaci spoje.
V jakých velikostech je BobTail R dostupný?
Aktuálně jsou uváděna ocelová provedení v průměrech 12 mm, 14 mm a 16 mm.
Je BobTail R vhodný jako náhrada běžného šroubu?
V některých konstrukcích ano, ale vhodnost musí být posouzena podle zatížení, materiálu, geometrie spoje a požadovaného způsobu servisu.
Technická konzultace, dostupnost a objednávky
|
|
Robert BučekVedoucí oddělení spojovacího materiálu Technické konzultace, výběr vhodného spojovacího systému Huck a posouzení konkrétní průmyslové aplikace. Tel.: +420 548 424 022 |
 |
Alice KlimešováObjednávky a reklamace – spojovací materiál Informace k dostupnosti, objednávkám a obchodnímu zpracování spojovacího materiálu. Tel.: +420 548 424 015 |
Pokud řešíte konstrukci, která musí odolávat vibracím a současně umožnit budoucí demontáž, pošlete nám základní informace o aplikaci. Pomůžeme s výběrem spojovacího prvku i vhodného instalačního nářadí.
